1.1.1 Kupferkabel (4.Teil)
Kabelführung innerhalb von Gebäuden
Bei der Kabelführung außerhalb von Schaltschränken und innerhalb von Gebäuden ist Folgendes zu beachten:
- Entnehmen Sie den Mindestabstand zwischen zwei Kabeln der Tabelle 1. Generell ist die Gefahr von Störungen durch Übersprechen um so geringer, je größer der Abstand zwischen den Kabeln ist.
- Werden die Kabel in metallischen Kabelkanälen verlegt, so können die Kanäle direkt nebeneinander angeordnet werden.
![](../Bilder/1_1_1__2_Kanaele.gif)
- Steht für alle Kategorien nur ein gemeinsamer metallischer Kabelkanal zur Verfügung, so sind die Abstände gemäß Tabelle 1 einzuhalten. Falls dieses aus Platzgründen nicht möglich ist, müssen die verschiedenen Kabelkategorien durch metallische Abtrennungen getrennt werden. Die Abtrennungen müssen großflächig und gut leitend mit dem Kanal verbunden sein.
![](../Bilder/1_1_1__3_Abtrennung.gif)
![]()
- Führen Sie Kreuzungen zwischen Kabelbahnen rechtwinklig aus.
![](../Bilder/1_1_1__2_Winkel.gif)
![]()

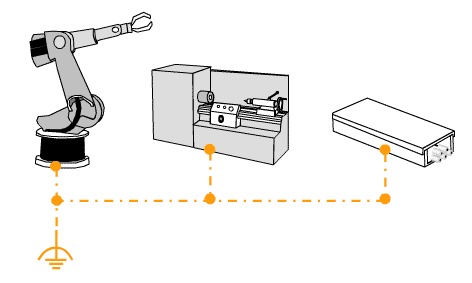

- Verbinden Sie metallisch leitende Kabelbahnen mit dem Potentialausgleich des Gebäudes.
![](../Bilder/1_1_1__3_Verbinden.gif)
- Beachten Sie hierzu die Hinweise zum Potentialausgleich in Kapitel 2.6.
|
