Kabel, die im Erdboden verlegt werden sollen, müssen einen besonders robusten Aufbau haben. Verwenden Sie deshalb bei Erdverlegung nur PROFIBUS-Kabel, die vom Hersteller für Erdverlegung zugelassen sind.
Bei einer direkten Verlegung im Erdreich ist außerdem Folgendes zu empfehlen:
Verlegen Sie das PROFIBUS-Kabel in einem Graben ca. 60 cm unter der Erdoberfläche.
Schützen Sie das PROFIBUS-Kabel vor mechanischer Beschädigung, zum Beispiel durch ein Kunststoffrohr.
Verlegen Sie ca. 20 cm über dem PROFIBUS-Kabel den Potentialausgleich zwischen den Gebäuden (z.B. verzinkten Banderder). Der Banderder dient gleichzeitig als Schutz gegen die Auswirkungen eines Blitzschlages. Mindestquerschnitt für den Potentialausgleich nach IEC 60364-5-54:
Stahl 50 mm²
Verlegen Sie ca. 20 cm tief unter der Erdoberfläche ein Kabelwarnband.

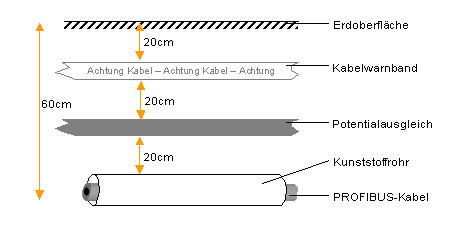

Abb.: Übersicht über die Verlegung von PROFIBUS-Kabel im Erdreich
Werden mehrere Kabel verschiedener Kategorien im gleichen Graben verlegt, halten Sie die Abstände aus Tabelle 1 ein. Als Abstandshalter können Sie beispielsweise Ziegelsteine verwenden.
Halten Sie zu Energieversorgungskabeln bis zu einer Spannung von 1000 V einen Mindestabstand von 30 cm, sofern nicht andere Vorschriften einen größeren Abstand erfordern. Entsprechende Informationen zu diesem Thema finden Sie auch in der EN 50174-3:2003. Für höhere Spannungen beachten Sie bitte entsprechende Normen und Vorschriften.
Achten Sie beim Ausheben des Grabens auf Hinweise auf andere Kabel oder Einrichtungen (z.B. Kabelwarnband). Eine Beschädigung anderer Kabel oder Einrichtungen (z.B. Energieversorgungskabel, Gasleitungen) kann neben Sachschäden zur Gefährdung von Gesundheit und Leben führen.
