2.2.3 Hybridsteckverbinder (1. Teil)

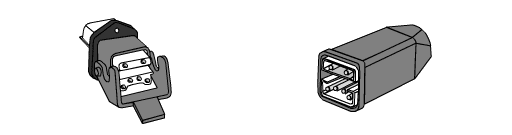

Bei hybriden Steckverbindern erfolgt die Spannungsversorgung der PROFIBUS-Teilnehmer und die Anbindung des PROFIBUS-Kabels über den gleichen Steckverbinder. Dies spart Installationsaufwand. Die größte Installations-vereinfachung erreichen Sie durch die Nutzung von vorkonfektionierten Kabeln, die bei den Kabelherstellern in verschiedenen Längen erhältlich sind. Müssen Sie auf Grund von abweichenden Kabellängen oder von Reparaturarbeiten die Steckverbinder vor Ort konfektionieren, befolgen Sie in jedem Fall die Anweisungen des Herstellers.
![](../Bilder/2_2_3_Hybridstecker.gif)
Die Kontakte des Hybridsteckverbinders werden in der Regel gecrimpt. Hierzu stehen ihnen die Crimpzangen der Steckverbinderhersteller zur Verfügung. Nutzen Sie nur geeignete Crimpzangen. Nur richtig gecrimpte Verbindungen gewährleisten eine dauerhafte, hochwertige Verbindung.
|
