2.6.5 Verbindung zwischen Schirmung und Potentialausgleich herstellen
Um die großflächige Verbindung zwischen der Schirmung und dem Potentialausgleich herzustellen, gibt es mehrere Möglichkeiten. Im nachfolgenden Bild werden ihnen drei Verbindungsvarianten gezeigt. Diese Varianten haben sich in der Praxis bewährt.

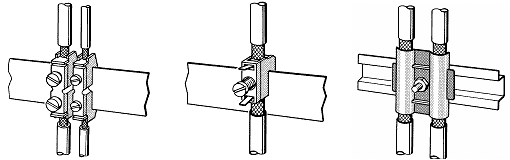

Abb.:Varianten für Verbindung zwischen Schirmung und Potentialausgleich
Achten Sie darauf, dass das PROFIBUS-Kabel durch die Verbindung der Schirmung mit dem Potentialausgleich nicht gequetscht wird. Verwenden Sie eine zum Kabeldurchmesser passende Schirmschelle. Eine Quetschung verschlechtert die elektrischen Eigenschaften des PROFIBUS-Kabels.
Bei der Montage der Schirmungsverbindung ist Folgendes zu beachten:
Entfernen Sie den Mantel des PROFIBUS-Kabels nur auf der für die Verbindung notwendigen Länge. In dem Bereich, in dem der Mantel entfernt wurde, ist das PROFIBUS-Kabel empfindlich gegen mechanische Belastungen.
Bitte fahren Sie mit der Maus über das Bild!
Achten Sie darauf, dass Sie beim Abmanteln des PROFIBUS-Kabels die Schirmung nicht beschädigen.
Benutzen Sie die Schirmungsverbindung nicht als Zugentlastung. Dadurch verschlechtert sich der Kontakt der Schirmung zum Potentialausgleich. Ausnahme: speziell dafür vorgesehenes Montagematerial.
Fixieren Sie das PROFIBUS-Kabel vor und nach der Schirmauflegung. So kann das in diesem Bereich empfindliche PROFIBUS-Kabel vor Knicken und Biegen geschützt werden.
Verwenden Sie nur Anschlussmaterial, das zum Durchmesser des abgemantelten Kabels passt.
Stellen Sie die Verbindung zwischen der Schirmung und dem Potentialausgleich nur über das Schirmungsgeflecht her. Viele PROFIBUS-Kabel haben zusätzlich einen Folienschirm. Dieser darf nicht für die Verbindung genutzt werden. Er ist meist zur besseren Stabilität einseitig kunststoffbeschichtet. Die Kunststoffbeschichtung wirkt isolierend.
Montieren Sie die Potentialausgleichsschiene nicht auf lackierten Flächen. Gut geeignet sind hier zum Beispiel verzinkte oder chromatierte Flächen.
Verwenden Sie verzinntes, verzinktes oder sonstiges galvanisch behandeltes Montagematerial. Dieses ist vor Korrosion geschützt und stellt dauerhaft einen guten Kontakt her.
