Die Adern von flexiblen PROFIBUS-Kabeln bestehen aus vielen feinen Drähten. Allgemein werden solche Adern mit Aderendhülsen versehen, damit die feinen Drähte fest zusammenliegen. So wird in Schraubklemmen ein sicherer Kontakt aller Drähte gewährleistet. In den meisten Fällen ist beim PROFIBUS eine Verwendung von Aderendhülsen nicht notwendig. Die meisten Schraubklemmen an PROFIBUS-Komponenten sind so gebaut, dass Sie einen sicheren Kontakt auch ohne Aderendhülse gewährleisten. Wenn Sie von der Seite der Adereinführung auf die Klemme schauen, sollte die Klemme so ähnlich wie in den folgenden beiden Bildern aussehen. Beachten Sie aber in jedem Fall die Angaben des Herstellers.

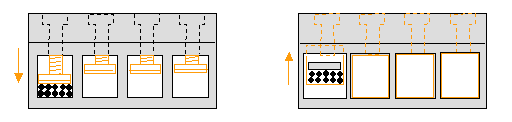

Abb.: Geeignete Schraubklemmen für flexible Adern ohne Aderendhülsen
Klemmen, bei denen ausschließlich eine Schraube von oben auf die Ader drückt, sind ohne Aderendhülse nicht zulässig.
Abb.: Ungeeignete Schraubklemmen für flexible Adern ohne Aderendhülsen
Bitte fahren Sie mit der Maus über das Bild!
Bitte fahren Sie mit der Maus über das Bild!
Bei der Verwendung von Aderendhülsen müssen Sie Folgendes beachten:
Verwenden Sie am besten Aderendhülsen aus Kupfer mit verzinnter Oberfläche. Verwenden Sie auf keinen Fall Aderendhülsen aus Aluminium!
Verwenden Sie Aderendhülsen, die zum Querschnitt der Adern passen. Eine nicht passende Aderendhülse kann zu einem schlechten Kontakt führen.
Achten Sie darauf, dass die Aderendhülse in ihrer Länge komplett ausgefüllt ist. Wenn die Drähte vor dem Ende der Aderendhülse enden, müssen Sie die Isolierung weiter entfernen.
Verdrillen sie die feinen Drähte der Ader nicht, bevor Sie die Ader in die Aderendhülse schieben. Lassen Sie die Drähte gerade.
Pressen Sie die Aderendhülsen nur mit einer Aderendhülsenpresszange mit Zwangssperre. Zwangssperre bedeutet, dass sich die Presszange erst wieder öffnen lässt, wenn die Aderendhülse komplett verpresst wurde.
Verwenden Sie zum Pressen auf keinen Fall andere Zangen, wie zum Beispiel Seitenschneider. Diese üben nicht genug Presskraft aus. Der Kontakt zwischen Aderendhülse und Ader ist dann nicht ausreichend. Außerdem besteht die Gefahr, dass Sie die Adern beschädigen.
